Портативный магнитопорошковый дефектоскоп переменного и импульсного тока УНМ 2000/6000

УНМ-2000/6000 - Магнитопорошковый дефектоскоп переменного и импульсного тока семейства "МАНУЛ"

Портативный магнитопорошковый дефектоскоп переменного и импульсного тока УНМ 2000/6000 (производства ЗАО "НИИИН МНПО "СПЕКТР") обеспечивает высокую производительность труда дефектоскописта, позволяет использовать различные техники магнитопорошкового контроля способом приложенного поля и остаточной намагниченности, а также мобильность оператора контроля.
Применяется для магнитопорошковой дефектоскопии деталей и узлов изделий машиностроительной, нефтяной, газовой, энергетической, авиационной, автомобильной и генерирующей промышленности, а также на железнодорожном транспорте тягового подвижного состава, как в процессе изготовления, так и в процессе эксплуатации и ремонта.
Позволяет контролировать различные по форме детали, сварные швы, внутренние поверхности отверстий, путем намагничивания отдельных контролируемых участков или изделия в целом циркулярным или продольным полем, создаваемым с помощью набора намагничивающих устройств, питаемых импульсами тока (электроконтакты, гибкий кабель), а также постоянным током (электромагнит, соленоид).
Обеспечивает размагничивание деталей после контроля в автоматическом режиме.

Технические характеристики

Токи намагничивания

Переменный,
Импульсный,
Выпрямленный (только для соленоида и электромагнита)
Погрешность измерения тока намагничивания – не более 10%.

характеристики импульсного тока

Частота следования однополярных импульсов тока при намагничивании и разнополярных импульсов тока при размагничивании – (2±0,2) Гц.
Длительность импульсов тока – не менее 1,5 мс.

Магнитные характеристики соленоида

Максимальное переменное магнитное поле в центре одиночного соленоида – не менее 100 А/см.
Максимальное переменное магнитное поле на оси в центре между двумя соленоидами, расположенными на расстоянии 200мм, - не менее 60 А/см.
Максимальное постоянное магнитное поле в центре одиночного соленоида – не менее 80 А/см.
Максимальное постоянное магнитное поле на оси в центре между двумя соленоидами, расположенными на расстоянии 200мм, - не менее 50 А/см.

Значения токов намагничивания

Максимальный переменный ток намагничивания в размотанном кабеле 6 м × 50 мм2 и на электроконтактах – не менее 2000 А.
Максимальный импульсный ток намагничивания в размотанном кабеле 4 м × 10 мм2 и на электроконтактах – не менее 6000 А.
Диапазон регулировки тока в соленоидах и электромагните – от 0,5 до 4,5 А.

Характеристики электромагнита

Максимальное переменное магнитное поле в воздушном зазоре электромагнита при межполюсном расстоянии:
- 140 мм – не менее 75 А/см;
- 40 мм – не менее 300 А/см.
Максимальное постоянное магнитное поле в воздушном зазоре электромагнита при межполюсном расстоянии:
- 140 мм – не менее 100 А/см;
- 40 мм – не менее 400 А/см.

Режим работы

Режим работы – циклический: намагничивание/пауза.
Время намагничивания регулируется в пределах от 1 до 40 с.
Время размагничивания регулируется в пределах от 5 до 60 с.
Размагничивание деталей производится в автоматическом режиме.
Время установления рабочего режима – не более 15 с.
Продолжительность непрерывной работы – не менее 8 часов.

параметры электропитания

Питание устройства осуществляется от сети переменного тока напряжением 220 В частотой 50 Гц.
Потребляемая от сети мощность – не более 5 кВА.

массогабаритные характеристики
Габаритные размеры устройства (ш×в×г) – не более 267×245×465 мм.
Масса устройства – не более 50 кг.


прочие характеристики
Средняя наработка на отказ – не менее 12500 ч.
Среднее время восстановления работоспособности – не более 6 ч.
Средний срок службы устройства – не менее 10 лет.


соответствие стандартам
Полностью соответствует требованиям ГОСТ Р 56512-2015, ГОСТ Р 53700-2009 (ИСО 9934-3:2002), ГОСТ Р 50.05.06-2018, ГОСТ Р ИСО 10893-5-2016, ГОСТ ISO 17638-2018, РД 34.17.102-88 и РД-13-05-2006 в части требований, предъявляемым к намагничивающим устройствам и магнитопорошковым дефектоскопам.


Распознавание подключаемой нагрузки
Автоматическое распознавание типов подключаемой нагрузки: кабелей, соленоидов и электромагнита


Управление током подключаемой нагрузки
Позволяет управлять током подключаемых электромагнита переменного/постоянного тока и соленоидов


Возможно Вам понадобится

ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ К УНМ-2000/6000

МАГНИТОМЕТР ДЕФЕКТОСКОПИЧЕСКИЙ МФ-23ИМ

МАГНИТОМЕТР МФ-23ИМ


• измерение параметров постоянных, переменных и импульсных полей с применением единственного датчика и погрешностью менее 5%

132 001 руб.
МАГНИТОМЕТР МХ-10

МАГНИТОМЕТР МХ-10


• контроль остаточной намагниченности изделий при проведении сварочных работ, сборки ответственных узлов
• измерение индукции постоянных магнитных полей малой интенсивности

49084 руб.
Структуроскоп магнитный (коэрцитиметр) МС-10

Структуроскоп магнитный (коэрцитиметр) МС-10

• Неразрушающий контроль прочностных, пластических и вязких свойств изделий из ферромагнитных сталей и чугунов
• Определение коэрцитивной силы ферромагнитных материалов

215 384 руб
ПРИБОР ДЛЯ ПРОВЕРКИ КАЧЕСТВА МАГНИТНЫХ ПОРОШКОВ И СУСПЕНЗИЙ МФ-10СП

ПРИБОР ДЛЯ ПРОВЕРКИ КАЧЕСТВА МАГНИТНЫХ ПОРОШКОВ И СУСПЕНЗИЙ МФ-10СП

Определение условной чувствительности магнитных порошков и суспензий, применяемых при магнитопорошковом контроле

119 880 руб.

ПРИНАДЛЕЖНОСТИ К УНМ-2000/6000

Кабель с электроконтактами и пусковой кнопкой для магнитопорошкового дефектоскопа "МАНУЛ"

Кабель с электроконтактами и пусковой кнопкой

Кабель 50 кв.мм с электроконтактами и пусковой кнопкой для использования со всеми магнитопорошковыми дефектоскопами "Манул" для циркулярного намагничивания. Длина от 6 м

от 30000 руб.
Контактор со струбциной

Контактор со струбциной


Предназначен для использования со всеми магнитопорошковыми дефектоскопами семейства "Манул" для быстрого, надежного и удобного крепления намагничивающего кабеля к объекту контроля

от 10 000 руб.
Контактные клещи

Контактные клещи


Предназначены для использования со всеми магнитопорошковыми дефектоскопами семейства "Манул" для быстрого, надежного и удобного крепления намагничивающего кабеля к объекту контроля

от 10000 руб.
ЭЛЕКТРОКОНТАКТОРЫ С ПИСТОЛЕТНЫМИ РУКОЯТКАМИ

ЭЛЕКТРОКОНТАКТОРЫ С ПИСТОЛЕТНЫМИ РУКОЯТКАМИ

Электроконтакторы с пистолетными рукоятками и пусковой кнопкой предназначены для использования со всеми магнитопорошковыми дефектоскопами семейства "Манул" для циркулярного намагничивания

от 50 000 руб.
Транспортировочная тележка

Транспортировочная тележка

Мы позаботились о Вашем удобстве и разработали транспортировочную тележку для транспортировки магнитопорошковых дефектоскопов семейства "Манул" и принадлежностей к ним в цеховых условиях.

30 000 руб.

РАСХОДНЫЕ МАТЕРИАЛЫ

Черная магнитная суспензия Magnaflux 7HF

Черная магнитная суспензия Magnaflux 7HF


Лучшая в мире черная магнитная суспензия для магнитопорошкового контроля


770 руб.
Белый контрастный грунт Magnaflux WCP-2

Белый контрастный грунт Magnaflux WCP-2

Готовый к использованию, быстро сохнущий, белый контрастный грунт, изготовленный на основе ацетона и инертных неорганических пигментов.

770 руб.
Люминесцентная магнитная суспензия Magnaflux 14HF

Люминесцентная магнитная суспензия Magnaflux 14HF


MAGNAGLO 410 HF – это готовая к употреблению люминесцентная магнитная суспензия на масляной основе

990 руб
Люминесцентная магнитная суспензия Magnaflux 410 HF

Люминесцентная магнитная суспензия Magnaflux 410 HF


MAGNAGLO 410 HF – это готовая к употреблению люминесцентная магнитная суспензия на масляной основе

990 руб.

ОБРАЗЦЫ И ЭТАЛОНЫ

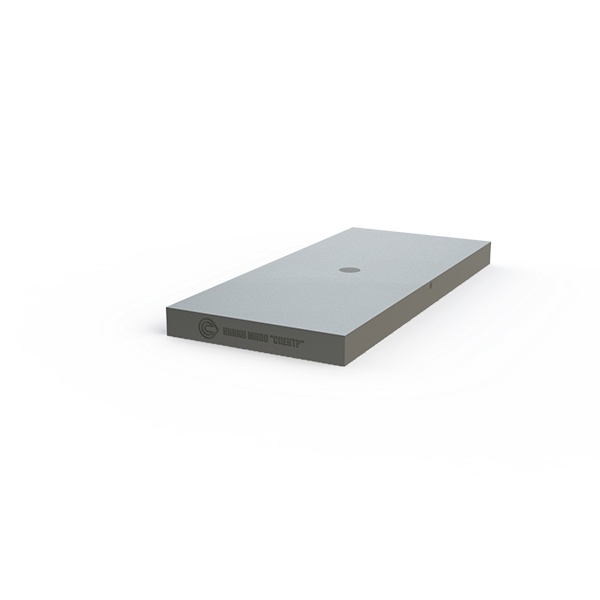

Образец МО-1

Образец МО-1


Образец предназначен для оценки работоспособности дефектоскопов с намагничивающим устройством, имеющим электроконтакты или электромагнит с ярмом.

7500 руб.

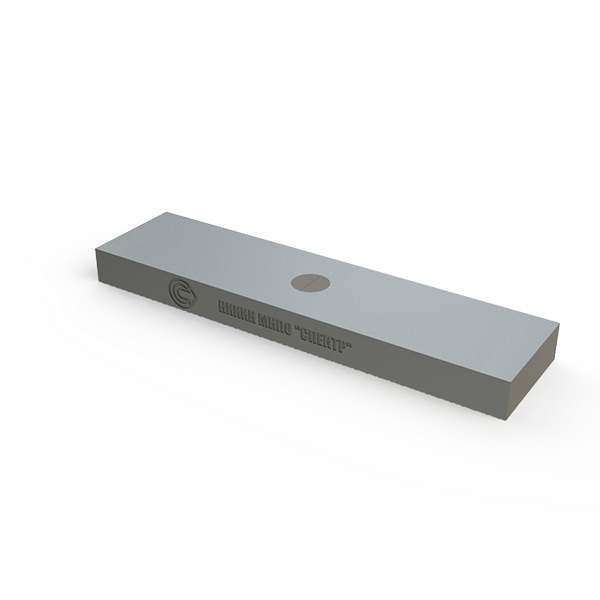

Образец МО-2

Образец МО-2


Образец предназначен для оценки работоспособности дефектоскопов полюсного намагничивания с применением соленоида или кабеля, намотанного на объект в виде соленоида.

7500 руб.

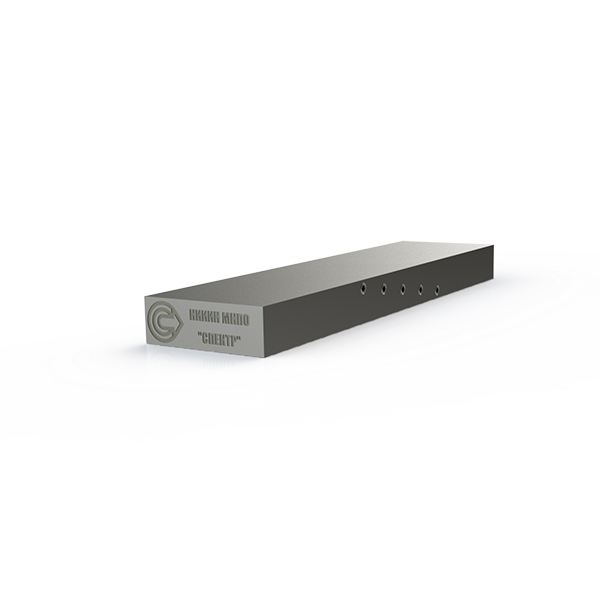

Образец МО-3

Образец МО-3


Образец предназначен для оценки работоспособности дефектоскопов полюсного намагничивания с применением соленоида, кабеля, намотанного на объект контроля в виде соленоида, магнитного ярма.

7500 руб.

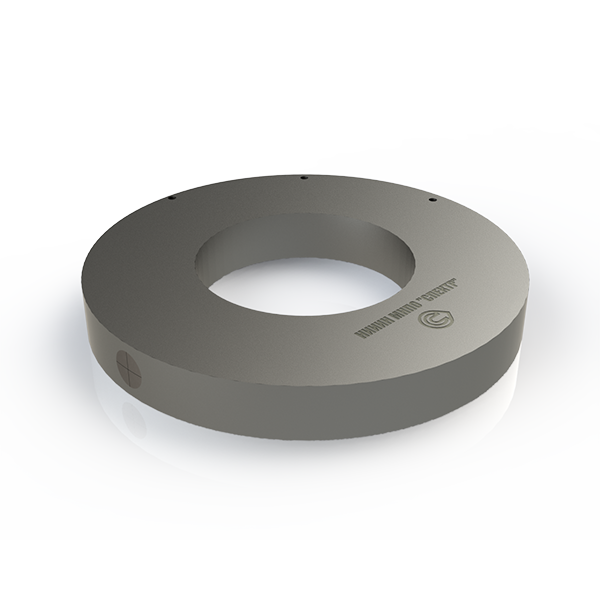

Образец МО-4

Образец МО-4


Образец предназначен для оценки работоспособности дефектоскопов полюсного намагничивания с применением соленоида, кабеля, намотанного на объект контроля в виде соленоида, магнитного ярма.

7 500 руб.

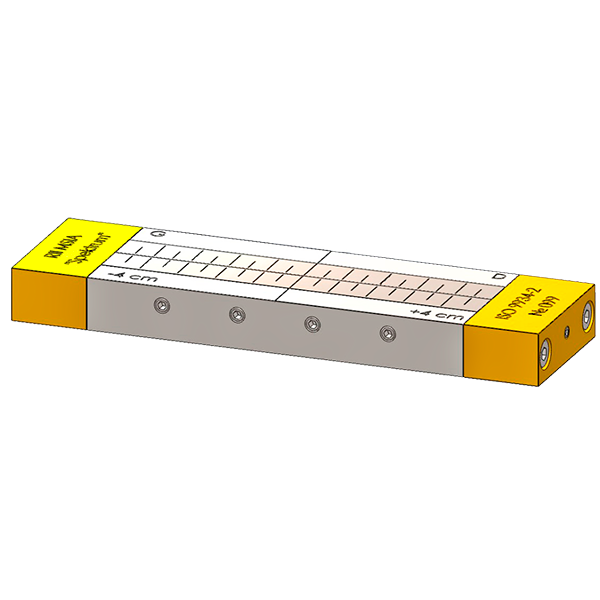

Эталонный образец типа 2
